Ensaio Proctor: O Que É, Para Que Serve e Quando É Obrigatório em Obras

O Que é o Ensaio Proctor e Por Que Existe

O ensaio Proctor foi desenvolvido pelo engenheiro americano Ralph Proctor em 1933, enquanto trabalhava no California State Water Project. O problema que ele queria resolver era simples: como definir a quantidade certa de água no solo antes de compactar, para obter a maior densidade possível com a menor energia?

A resposta veio da curva de compactação — um gráfico que relaciona densidade seca do solo (no eixo Y) com o teor de umidade (no eixo X). Essa curva tem um pico: a densidade seca máxima ocorre exatamente na umidade ótima. Compactar com menos umidade resulta em menor densidade. Compactar com mais umidade também resulta em menor densidade — a água ocupa espaço que seria das partículas sólidas.

A descoberta de Proctor revolucionou a engenharia geotécnica: pela primeira vez era possível especificar quantitativamente a qualidade da compactação de um aterro, em vez de depender apenas da intuição do operador.

Proctor Normal vs Proctor Modificado: Qual a Diferença

Existem dois ensaios Proctor padronizados pelas normas brasileiras, que diferem na energia de compactação aplicada na amostra de laboratório:

Importante: 95% do Proctor Normal não é a mesma coisa que 95% do Proctor Modificado. Como o PM gera densidades maiores, 95% PM é uma exigência mais rígida. Ao receber um laudo que especifica "95% de compactação", sempre confirme qual ensaio foi referência: Normal ou Modificado.

Como Funciona o Ensaio Proctor no Laboratório

O ensaio consiste em preparar a mesma amostra de solo com diferentes teores de umidade e compactar cada uma no cilindro Proctor com a energia padronizada. O processo passo a passo:

1. Coleta e preparação do solo: a amostra é seca em estufa e peneirada para retirar partículas acima de 4,8 mm (Proctor Normal) ou 19 mm (para solos com pedregulho). Massa mínima: 5 kg.
2. Determinação dos pontos da curva: a amostra é dividida em 5 porções, cada uma umedecida a um teor diferente de umidade (normalmente variando de 2 em 2 pontos percentuais, cobrindo a faixa esperada da umidade ótima).

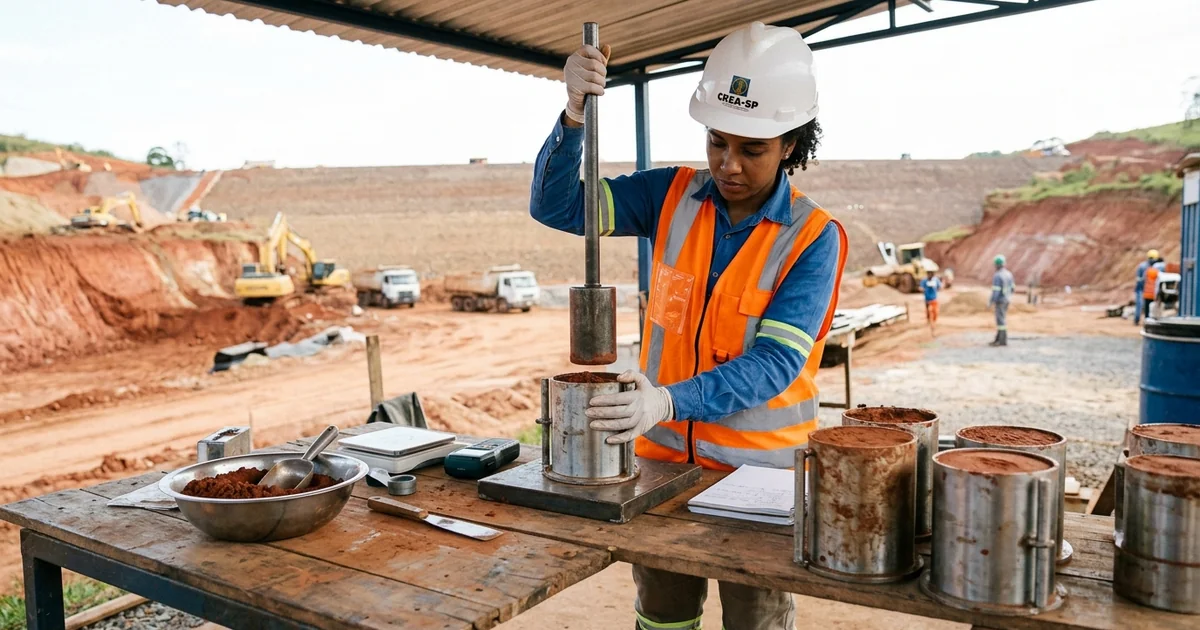

3. Compactação no cilindro: cada porção é compactada no cilindro metálico (volume de 1000 cm³) nas camadas e golpes especificados pela norma. O soquete é elevado à altura padronizada (30,5 cm no PN) e liberado em queda livre.
4. Pesagem e cálculo: o cilindro + solo compactado é pesado; subtrai-se o peso do cilindro vazio para obter a massa do solo; divide-se pelo volume para obter a densidade úmida (γ). Corrige-se pela umidade para obter a densidade seca (γd = γ / (1 + w/100)).
5. Construção da curva: os pares (w, γd) são plotados em um gráfico. A curva resultante em forma de sino tem um pico: a densidade seca máxima (γd máx) na umidade ótima (w ót).

O Que é Umidade Ótima e Por Que Importa na Obra

A umidade ótima é o teor de água no solo (em percentagem em relação à massa seca) que permite atingir a maior densidade com a menor energia de compactação. É o "ponto ideal" para compactar.

Na prática, significa que na hora de colocar e compactar o aterro em campo, o solo precisa estar próximo da umidade ótima do Proctor. Para solos argilosos comuns da região do Alto Tietê e Vale do Paraíba (SP), a umidade ótima do Proctor Normal costuma estar entre 14% e 22%. Na época de chuvas, o solo pode estar acima desse valor — e precisar secar antes de compactar. Na época seca, pode precisar ser umedecido com caminhão pipa.

O Que Significa 95% Proctor vs 100% Proctor

O Grau de Compactação (GC) é a relação entre a densidade seca obtida em campo e a densidade seca máxima do Proctor:

GC (%) = (γd campo / γd máx Proctor) × 100

Quando o Ensaio Proctor é Obrigatório

O ensaio Proctor não é exigido por lei para obras residenciais simples — mas é fortemente recomendado e pode ser exigido em diversas situações:

• Laudo geotécnico com especificação de compactação: quando o engenheiro que assina o laudo geotécnico ou o projeto estrutural especifica grau de compactação (ex.: "aterro compactado a 95% PN"), o Proctor do laboratório é referência obrigatória para o controle de campo.
• Obras públicas (prefeitura, estado, DNIT): qualquer aterro em obra pública exige controle de compactação com Proctor, pois o fiscal de obras vai solicitar laudos de densímetro nuclear para liberar etapas.
• Financiamento bancário (CEF, BNDES): obras financiadas por bancos com liberação de parcelas condicionada a etapas frequentemente exigem ART do engenheiro responsável atestando compactação — e o engenheiro precisa do Proctor para atestar.
• Construção em terreno aterrado: qualquer edificação sobre aterro compulsoriamente deve ter controle de compactação — o risco de recalque diferencial é alto em aterros sem controle técnico.
• Pavimentação de estrada ou pátio: o DNIT, DNTUR e normas municipais de pavimentação exigem Proctor para sub-base e base do pavimento.

Como Controlar a Compactação em Campo Usando o Proctor

Com o Proctor de laboratório em mãos (valores de γd máx e w ót), o controle em campo é feito medindo a densidade do aterro já compactado e calculando o GC:

1. Densímetro Nuclear (ASTM D6938 / NBR ISO 16586)

O método mais rápido e amplamente usado em obras de médio e grande porte. O densímetro nuclear emite radiação gama (Cs-137) que atravessa o solo e é detectada — a atenuação da radiação indica a densidade. Uma segunda fonte (Am-241) mede a umidade por retrodispersão de nêutrons.

Vantagem: resultado em 1 a 5 minutos, sem escavação. Desvantagem: o operador precisa de treinamento e licença CNEN (Comissão Nacional de Energia Nuclear); o equipamento requer calibração periódica; custo de aquisição elevado (> R$ 80.000). Por isso, o serviço é contratado por laudos individuais.

2. Frasco de Areia (ABNT NBR 7185)

O método tradicional, mais barato e sem exigência de licença especial. O procedimento: (1) escava-se um furo no aterro compactado; (2) a terra retirada é pesada e sua umidade determinada; (3) o volume do furo é medido enchendo-o com areia de Ottawa padronizada (densidade conhecida) até transbordar; (4) a densidade in situ é calculada e comparada com o Proctor.

Demora 1 a 3 horas por ponto de controle. É o método de referência quando há dúvida sobre os resultados do densímetro nuclear.

Por Que Compactar com Umidade Errada Destrói a Compactação

Este é o ponto mais importante da geotecnia prática de aterros — e o mais ignorado em obras sem acompanhamento técnico:

Custo do Ensaio Proctor e Controle de Compactação em SP

Consequências de Não Fazer o Ensaio Proctor

A omissão do Proctor em obras onde ele é necessário pode resultar em:

• Recalque de fundação: aterro mal compactado cede sob o peso da construção, causando afundamento diferencial — o tipo de recalque mais perigoso porque distorce a estrutura.
• Trincas em paredes: em casas construídas sobre aterro sem controle de compactação, as trincas diagonais (indicativas de recalque diferencial) podem surgir após meses ou anos da construção.
• Afundamento de piso: galpões, pátios e pavimentos assentados em aterro fofo se deformam com o tráfego de empilhadeiras e caminhões, mesmo meses após a obra.
• Responsabilidade civil: em caso de sinistro, laudo pericial identifica ausência de controle de compactação como negligência da empresa executora — o que gera responsabilidade civil por danos.
• Custo de correção altíssimo: refazer um aterro mal compactado exige demolição, escavação e recompactação — custo de 3 a 10 vezes maior que o ensaio preventivo.

Para obras residenciais em Guararema, Mogi das Cruzes, Jacareí, São José dos Campos, Taubaté e demais cidades da região, a Terraplanagem Pelo Brasil pode indicar laboratórios geotécnicos credenciados e orientar sobre o número de pontos de controle necessários para cada tipo de obra.

Perguntas Frequentes

O que é 95% Proctor Normal? +

95% Proctor Normal significa que a densidade seca do aterro em campo atingiu pelo menos 95% da densidade seca máxima do ensaio Proctor Normal de laboratório. Por exemplo: se o PN deu γd máx = 1,80 g/cm³, o aterro em campo deve ter no mínimo 1,71 g/cm³. É o índice mínimo exigido para fundações de edificações residenciais.

Quando o ensaio Proctor é obrigatório? +

É obrigatório em: (1) aterros para fundação de edificações quando o laudo geotécnico exige controle de compactação; (2) sub-base e base de pavimento rodoviário; (3) reaterro de valas de infraestrutura (NBR 12266 exige 95% PN); (4) obras públicas com fiscalização; (5) obras financiadas por banco com laudo geotécnico exigido.

Qual a diferença entre Proctor Normal e Proctor Modificado? +

A diferença é a energia de compactação aplicada no laboratório: Proctor Normal usa 12,5 J/cm³ (soquete leve, 3 camadas de 25 golpes); Proctor Modificado usa 27,3 J/cm³ (soquete pesado, 5 camadas de 55 golpes). O PM simula compactação mais intensa, resulta em maior densidade com umidade ótima menor. Usa-se PN para obras residenciais e PM para pavimentação pesada.

Quanto custa um ensaio Proctor? +

Ensaio Proctor Normal custa de R$ 350 a R$ 800 em laboratório geotécnico credenciado. Proctor Modificado custa de R$ 450 a R$ 950. Controle em campo por densímetro nuclear: R$ 80 a R$ 180 por ponto. Laudos completos com ART: R$ 1.500 a R$ 4.000.

Como saber se o aterro está com 95% de compactação em campo? +

Por ensaio de campo que mede a densidade seca in situ e compara com o Proctor de laboratório: (1) densímetro nuclear — resultado em minutos; (2) frasco de areia — método clássico, mais barato; (3) anel de cravação. A fórmula é: GC(%) = (γd campo / γd máx Proctor) × 100.

O que acontece se o aterro não atingir o índice Proctor exigido? +

Aterro com densidade insuficiente apresenta recalques quando carregado pela fundação. Os recalques podem ser diferenciais (afundam mais num ponto que outro), causando trincas nas paredes, desnivelamento de pisos, portas travadas e, em casos graves, comprometimento estrutural. A correção pós-execução exige remoção e recompactação — custo muito maior que o ensaio preventivo.
