Greide em Terraplanagem: O Que É, Para Que Serve e Como É Definido

Definição Técnica de Greide

A palavra "greide" vem do inglês grade, que significa nível, gradiente ou declividade. Em engenharia civil brasileira, o greide designa a linha de projeto que define a cota (altitude) final de uma superfície após a execução da terraplanagem.

O greide pode ser representado como uma linha (em perfil longitudinal, para estradas) ou como uma superfície (em planta, para platôs de terraplanagem de terrenos). Em ambos os casos, o conceito é o mesmo: o greide separa o que deve ser removido (acima do greide = corte) do que deve ser adicionado (abaixo do greide = aterro).

O greide de projeto é diferente do greide existente (a superfície natural do terreno antes da terraplanagem). A diferença entre os dois, em cada ponto do terreno, determina se aquele ponto será objeto de corte ou aterro, e qual o volume envolvido.

Corte e Aterro: Como Funciona na Prática

Imagine um terreno inclinado. O canto mais alto está a 110 m de altitude; o canto mais baixo, a 100 m. O projeto exige uma plataforma plana a 105 m. Então:

• Lado do corte: a área entre 105 m e 110 m precisa ser escavada. O material retirado tem volume proporcional à diferença de cota e à área de influência de cada ponto.
• Lado do aterro: a área entre 100 m e 105 m precisa receber terra. O volume de aterro necessário é proporcional à diferença de cota e à área correspondente.
• Greide ótimo (compensado): se o volume de corte for igual ao volume de aterro (após os fatores de empolamento e compactação), não é preciso comprar terra nem fazer bota-fora. Todo o material cortado vai para o aterro — situação ideal.

Na realidade, encontrar o greide que compensa perfeitamente corte e aterro exige cálculo topográfico preciso. Pequenas variações na cota de greide (30 a 50 cm) podem mudar drasticamente o balanço de volumes.

Fator de Empolamento e Fator de Compactação

Um erro comum é supor que 1 m³ cortado = 1 m³ aterrado. Não é assim. O solo muda de volume quando movimentado:

Na prática: para compensar 100 m³ de aterro compactado em argila, é necessário cortar aproximadamente 110 a 125 m³ do mesmo material. Se não houver corte suficiente no próprio terreno, o restante precisa ser importado (terra de empréstimo) ou o greide precisa ser ajustado para reduzir o volume de aterro necessário.

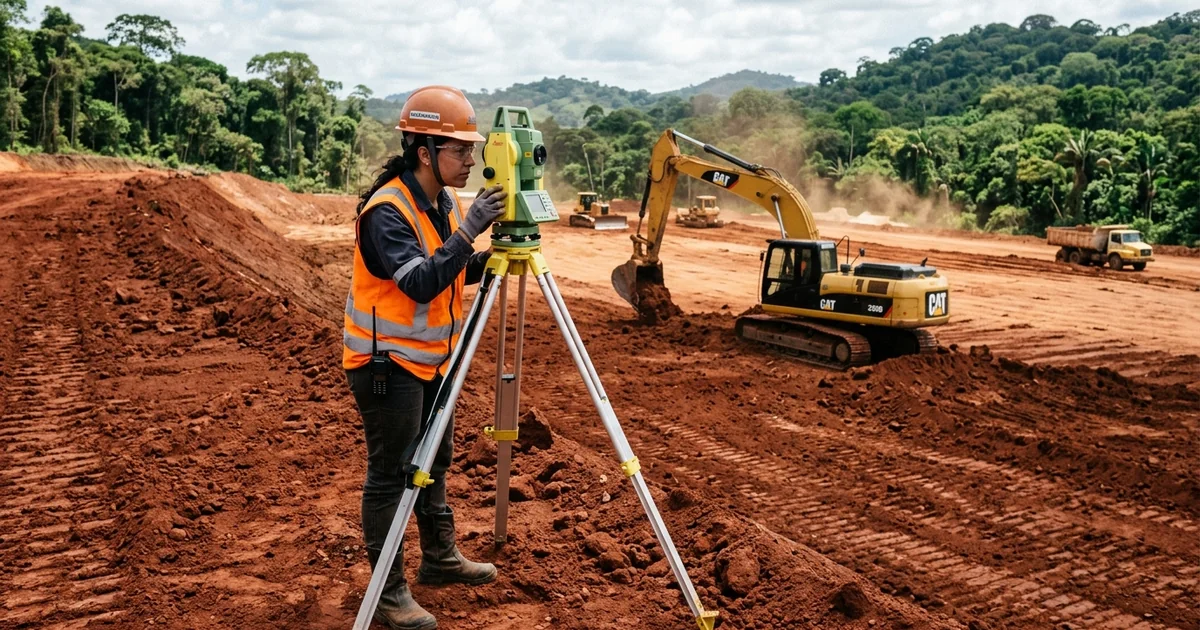

Como o Greide É Levantado: Estacas, Nível e GNSS

O estabelecimento do greide em campo envolve três instrumentos, dependendo do porte da obra:

1. Nível topográfico + estacas (obras residenciais)

O topógrafo crava estacas de madeira no terreno a cada 5 ou 10 metros, marcando na estaca a cota de greide com um traço (marcação "TN" — Topo do Nível). O operador de máquina usa essas referências visuais para escavar até a cota indicada. É o método mais simples e adequado para obras de até 5.000 m².

2. Laser de nivelamento (obras médias)

Um laser rotativo emite um plano de referência horizontal. O operador usa um receptor de laser acoplado à máquina para saber em tempo real se a lâmina está acima ou abaixo do greide. Método mais ágil que as estacas, indicado para platôs de terraplanagem de galpões e áreas comerciais.

3. GNSS (GPS de precisão) — obras grandes

Escavadeiras e tratores de grande porte para obras de loteamento e construção civil pesada são equipados com GPS RTK (Real-Time Kinematic) de precisão centimétrica. A máquina "lê" o projeto digital de greide armazenado no sistema e o operador vê em tempo real a diferença entre a cota atual e a cota de projeto. Elimina a necessidade de topógrafo em campo durante a execução.

Greide em Estradas vs Greide em Terraplanagem de Terrenos

O greide em estradas é uma linha no perfil longitudinal que define a altitude da via em cada ponto, determinando as rampas (inclinações longitudinais máximas de 6 a 12% conforme o tipo de via) e os pontos de corte e aterro ao longo do traçado. A linha de greide para estrada minimiza o número de curvas verticais, as rampas excessivas e o volume total de terras a mover.

O greide em terraplanagem de terrenos é uma superfície tridimensional (não uma linha), que define a cota final em cada ponto do platô ou da área a ser terraplanada. Em terrenos com caimento simples, pode ser definido por uma única cota; em terrenos complexos, é representado por curvas de nível do projeto.

Como o Greide Impacta o Custo da Terraplanagem

A escolha do greide é a decisão econômica mais importante antes de contratar uma terraplanagem. Veja dois exemplos com o mesmo terreno:

No exemplo acima, o greide compensado (105 m) economiza todo o custo de bota-fora ou de compra de terra de empréstimo. Em um terreno de 1.000 m² com argila, essa diferença pode representar economia de R$ 8.000 a R$ 25.000 dependendo do mercado local de bota-fora e de terra de empréstimo.

O Papel do Engenheiro e do Topógrafo

Para obras residenciais simples (até 300–500 m³), o operador experiente consegue definir um greide adequado empiricamente — usando nível de bolso, mangueira de nível e estacas. Não é necessário engenheiro para nivelar um lote pequeno.

Para obras acima de 5.000 m³, terrenos com declividade acentuada (>15%), projetos em zonas de APP, loteamentos ou quando há exigência de laudo geotécnico, o projeto topográfico com planialtimetria é indispensável. O topógrafo levanta as curvas de nível do terreno natural, e o engenheiro civil define o greide de projeto otimizando o balanço de terras.

Na Terraplanagem Pelo Brasil, para obras de médio e grande porte, trabalhamos em conjunto com topógrafos e engenheiros parceiros para garantir que o greide escolhido pelo cliente seja o mais econômico possível dentro das restrições do projeto.

Quando Não É Necessário Projeto Topográfico

Para as seguintes situações, um projeto topográfico formal não é obrigatório nem economicamente justificável:

• Nivelamento de lote residencial de até 500 m² com diferença de cota inferior a 1 m
• Escavação de piscina ou subsolo com planta e cotas definidas pelo projeto arquitetônico
• Aterro de regularização de até 30 cm de altura em área plana
• Abertura de acesso rural simples sem declividade crítica

Nessas situações, o próprio operador da Terraplanagem Pelo Brasil, com auxílio de nível topográfico e estacas de greide, estabelece as cotas de projeto no campo e executa dentro das tolerâncias normais de obra.

Perguntas Frequentes

O que é greide numa obra de terraplanagem?

É a linha (ou superfície) de nível de projeto que define a cota final do terreno após a terraplanagem. Acima do greide = corte; abaixo do greide = aterro. O objetivo é chegar ao greide em toda a extensão do terreno com a menor movimentação de terra possível.

Greide é definido pelo engenheiro ou pelo pedreiro?

O greide de projeto é definido pelo engenheiro civil ou topógrafo. O pedreiro/operador recebe as cotas via estacas ou GNSS e executa conforme especificado. Para obras simples, o próprio operador experiente define o greide empiricamente.

Por que o greide importa para o custo da terraplanagem?

Um greide mal posicionado pode exigir bota-fora de 500 m³ quando um ajuste de 20 cm na cota compensaria o material dentro do terreno. Definir o greide correto antes da obra pode reduzir o custo total em 20 a 40%.

O que é compensação de terras no greide?

É quando o volume de corte igual ao volume de aterro necessário — toda a terra cortada é reaproveitada no próprio terreno, sem bota-fora nem compra de terra de empréstimo. É a situação economicamente ideal.

Fator de empolamento afeta o greide?

Sim. 100 m³ de argila cortada não resultam em 100 m³ de aterro compactado — a diferença é de 15 a 25% dependendo do tipo de solo. Esse fator deve ser considerado no cálculo do greide para garantir compensação real, não apenas teórica.

Quando contratar projeto topográfico antes da terraplanagem?

Acima de 5.000 m³ de movimentação, em terrenos com declividade maior que 15%, próximos a APP ou em loteamentos, o projeto topográfico é indispensável. Para obras residenciais simples (até 300 m³), o greide pode ser definido empiricamente pelo operador com nível de bolso e estacas.
