Solo Expansivo: Como Identificar, O Que Causa e Como Tratar Antes de Construir

O Que É Solo Expansivo: Definição Técnica

Solo expansivo é definido pela norma brasileira NBR 6457 (ABNT) como o solo que apresenta variação significativa de volume quando submetido a variações de teor de umidade. A expansão ocorre na direção vertical (levantamento) e horizontal (empuxo lateral), e a retração ocorre no inverso — secagem causa fissuras superficiais no solo e potencial afastamento de fundações de sapata e radier.

O fenômeno ocorre porque certos minerais de argila têm estrutura cristalina com cargas superficiais negativas que atraem moléculas de água. Ao absorver água, os espaços entre as lâminas minerais se expandem (em até 15× em montmorilonita pura). Na secagem, o processo é inverso — os espaços se fecham e o solo retrai.

Em condições naturais de campo, ciclos sazonais de chuva (expansão) e seca (contração) causam movimentos verticais de 2 a 15 cm nas camadas superficiais do solo. Para fundações rasas (sapatas, radier, baldrame), esses movimentos são devastadores.

Minerais que Causam Expansão: Montmorilonita, Illita e Vermiculita

Nem toda argila expande. A expansividade depende do tipo de mineral de argila dominante:

Boa notícia para o Alto Tietê e Vale do Paraíba: a argila predominante na região de Guararema, Mogi das Cruzes e Jacareí é a caulinita (argissolo vermelho-amarelo e latossolo), que tem expansividade baixa. O risco de solo expansivo na região existe, mas é menos crítico que em outras partes do Brasil — concentrando-se em terrenos sobre formações de argila de alteração de rocha (saprolito) ou em áreas com presença de illita.

Como Identificar Solo Expansivo no Campo

Antes de qualquer ensaio laboratorial, existem sinais de campo que indicam potencial expansivo:

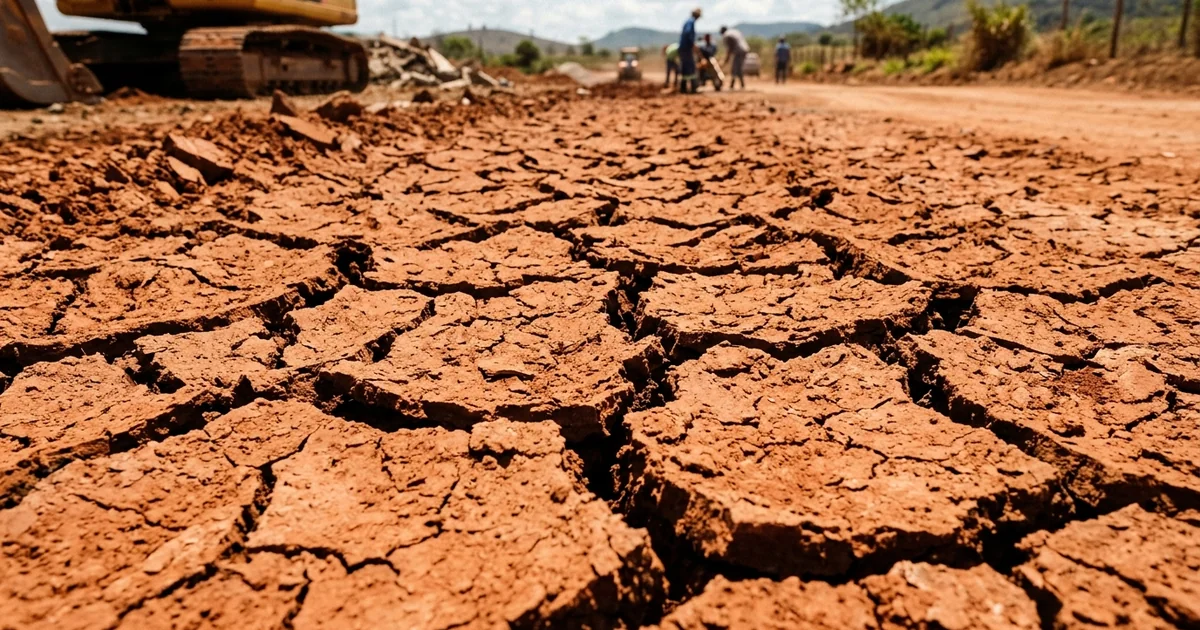

• Fissuras poligonais na superfície seca: o solo em época de seca apresenta trincas em padrão de mosaico (polígonos de 5 a 30 cm de diâmetro). Quanto mais pronunciadas, mais expansivo tende a ser o solo.
• Endurecimento extremo na seca: a mesma argila que em períodos chuvosos é mole e lamacenta torna-se dura como concreto na seca. A variação de consistência é um sinal claro de alta plasticidade e potencial expansivo.
• Cor escura, cinzenta ou esverdeada: argilas com montmorilonita tendem a ter essas colorações, em contraste com as argilas cauliníticas avermelhadas ou amareladas típicas do Sudeste.
• Alta pegajosidade quando úmida: argila expansiva adere intensamente à pá, ao sapato e às máquinas quando molhada — em contraste com argila caulinítica, que solta mais facilmente.
• Histórico de problemas nas redondezas: se construções vizinhas têm trincas em diagonal nas alvenarias, levantamento de calçadas ou portas que emperram sazonalmente, o solo local pode ser expansivo.

Ensaios de Laboratório para Confirmar Expansividade

Os sinais de campo são indícios, mas a confirmação precisa vir de ensaios geotécnicos. Os principais são:

1. Ensaio de Expansão Livre (NBR 12770)

A amostra de solo seco é inundada em água em uma cápsula calibrada. Mede-se o aumento percentual de volume após 24 horas de inundação, sem carga externa (condição "livre"). Expansão livre acima de 2% já indica potencial expansivo significativo; acima de 10%, solo altamente expansivo.

2. Limites de Atterberg (LL e LP)

O Limite de Liquidez (LL) e o Limite de Plasticidade (LP) definem o Índice de Plasticidade (IP = LL − LP). Valores de IP acima de 20% indicam argila de alta plasticidade com potencial expansivo. Solos com IP acima de 35% são argilas muito plásticas — alta probabilidade de expansividade.

3. Índice de Atividade de Skempton (Ia)

O índice de atividade é calculado pela fórmula: Ia = IP / (% fração argila). Solo inativo: Ia < 0,75 (caulinita). Solo normal: Ia entre 0,75 e 1,25. Solo ativo (potencialmente expansivo): Ia > 1,25 (illita, montmorilonita).

O Que Acontece com Fundações em Solo Expansivo

O solo expansivo é traiçoeiro porque os problemas muitas vezes surgem anos após a construção, quando um ciclo de seca intensa segue um período de chuvas — ou vice-versa. Os danos mais comuns são:

• Trincas em diagonal nas alvenarias (padrão de escada nas juntas de argamassa) — resultado de recalque diferencial. Diferentes pontos da fundação sobem e descem em quantidades diferentes porque o teor de umidade do solo varia de ponto a ponto.
• Levantamento do radier ou laje de piso — a laje de concreto da garagem ou do galpão levanta no centro (onde o solo sob ela ficou mais úmido) enquanto as bordas ficam fixas nas fundações.
• Portas e janelas que emperram — a variação dimensional da estrutura (vão da porta muda de tamanho com os ciclos de expansão/retração) impede o fechamento correto.
• Calçadas que levantam e quebram — especialmente em calçadas planas sem impermeabilização sob elas, a variação de umidade causa movimentos verticais de 2 a 8 cm.
• Danos a redes de esgoto e água — conexões de PVC ou ferro fundido subterrâneas podem romper pelo movimento diferencial do solo ao longo de meses.

Técnicas de Tratamento de Solo Expansivo

1. Substituição do Solo (Remoção e Reaterro)

A solução mais direta: remover o solo expansivo até a profundidade de influência (normalmente 50 a 80 cm para edificações residenciais) e substituí-lo por material selecionado não expansivo — areia grossa, brita fina, solo arenoso importado ou material granular compactado.

Custo estimado: R$ 80–180/m³ de solo substituído (escavação + bota-fora + material novo + compactação). Para uma área de 100 m² com 60 cm de substituição, o custo fica entre R$ 4.800 e R$ 10.800 em 2026.

2. Estabilização com Cal Viva

A mistura de 3 a 8% de cal viva (óxido de cálcio — CaO) ao solo argiloso in situ promove duas reações: (a) troca de cátions que reduz a capacidade de absorção de água da argila, e (b) reação pozolânica de longo prazo que forma um ligante cimentante. O resultado é redução de 70 a 90% da expansão e aumento da resistência.

O processo exige equipamento de mistura (grade de disco ou misturador estabilizador) e controle rigoroso do teor de cal e da umidade de compactação. O teor ótimo de cal deve ser determinado em laboratório.

Custo estimado: R$ 40–90/m² para camada de 30 cm de profundidade estabilizada (incluindo cal + maquinário + ensaios de controle).

3. Fundação por Estacas (Bypass da Camada Expansiva)

Em vez de tratar o solo, a fundação "bypassa" a camada expansiva chegando ao solo firme ou rocha. Estacas Strauss, hélice contínua ou estacas raiz atravessam a camada problemática e transmitem a carga da estrutura para um horizonte estável abaixo.

Atenção ao esforço de arrancamento: em solos expansivos, a fundação precisa suportar não apenas o peso da estrutura (carga de compressão), mas também o empuxo para cima do solo ao expandir (carga de tração). A estaca deve ser dimensionada para resistir ao arrancamento — exige projeto de fundações específico para solo expansivo.

4. Geotêxtil e Impermeabilização

Controlar a variação de umidade no solo é uma forma de controlar a expansão. Medidas complementares incluem:

• Impermeabilização perimetral das calçadas (evita infiltração junto à fundação)
• Drenos sub-horizontais para controle do lençol freático
• Geomembrana PEAD sob a laje de piso (impede variação de umidade sob a laje)
• Afastamento de árvores e jardinagem com irrigação da zona de fundação (raízes e irrigação criam gradientes de umidade)

Comparativo de Custo: Tratar Antes vs Reparar Depois

A lição é clara: o custo de prevenir é 5 a 20 vezes menor que o custo de reparar danos em uma edificação já construída. Por isso, o laudo geotécnico antes de construir é o investimento mais importante que um dono de terreno pode fazer.

O Papel da Sondagem SPT na Identificação de Solo Expansivo

A sondagem SPT (Standard Penetration Test) é o ensaio mais básico de caracterização do solo. O boletim de sondagem inclui a descrição táctil-visual do solo em cada metro de profundidade, com cores, textura e consistência. Embora o SPT não meça expansão diretamente, um boletim de sondagem que descreve argila cinza escura, argila preta, argila com fissuras visíveis ou solo com N-SPT muito alto (> 15) em profundidades rasas é sinal de alerta para solicitar ensaios específicos de expansividade.

A Terraplanagem Pelo Brasil realiza sondagem SPT manual e com equipamento rotopercussivo, fornecendo boletins de sondagem completos com descrição do solo. Quando a sondagem indica potencial expansivo, orientamos a contratação de ensaios complementares em laboratório geotécnico parceiro antes de definir a fundação.

Perguntas Frequentes

Como saber se o solo do meu terreno é expansivo?

Sinais de campo: argila escura ou esverdeada com fissuras poligonais na seca, endurecimento extremo no verão, histórico de trincas em construções vizinhas. Confirmação em laboratório: expansão livre > 2% (NBR 12770) e índice de plasticidade > 20%. A sondagem SPT com coleta de amostras é o ponto de partida.

Todo solo argiloso é expansivo?

Não. Apenas argilas com minerais específicos (montmorilonita, illita, vermiculita) são expansivas. A caulinita — argila mais comum no Sudeste, predominante em Guararema e Alto Tietê — tem expansão desprezível. A cor e os ensaios de laboratório distinguem os tipos.

Qual ensaio identifica solo expansivo?

O ensaio de expansão livre (NBR 12770) é o mais direto: expansão > 2% indica potencial expansivo. Complementarmente, os limites de Atterberg (IP > 20%) e o índice de atividade de Skempton (Ia > 1,25) confirmam o diagnóstico. A granulometria também é necessária para calcular o Ia.

Como tratar solo expansivo antes de construir?

As opções são: (1) substituição do solo por material não expansivo até 60–80 cm; (2) estabilização com cal viva (3–8%), que reduz a expansão em 70–90%; (3) fundação por estacas que bypassam a camada expansiva; (4) controle da umidade com impermeabilização e drenagem perimetral.

Quanto custa substituir solo expansivo?

Para 100 m² com 60 cm de substituição, o custo fica entre R$ 8.000 e R$ 18.000 em 2026, incluindo escavação, bota-fora e aterro com material selecionado. A estabilização com cal é geralmente mais barata (R$ 4.000–12.000 para a mesma área) mas exige equipamento específico.

Casa construída em solo expansivo tem solução?

Sim, mas depende do grau de dano. Trincas leves: controle de umidade (calçadas impermeabilizadas, drenagem, sem irrigação excessiva perto da fundação). Recalque diferencial severo: underpinning (micro-estacas injetadas sob a fundação existente) — obra cara, de 2 a 5 vezes o custo de uma fundação preventiva correta.
